裝配式電纜橋架成型機設備詳細介紹

  電纜橋架生產設備 電纜橋架成型設備 電纜橋架設備 電纜橋架生產線

  成型工藝：

開卷→整平→夾送、沖孔→成型→定尺、切斷→收料

設備結構概述：

本生產線可生產電纜橋架，不同規格通過更換沖模完成，輥彎機采用組合可調式，一套軋輥完成所有規格橋架產品，規格變化通過調整成型機開擋和軋輥完成。

設備性能:

1,可根據生產需要軋制個帶鋼寬度100mm≤§≤860mm多種規格的電纜橋架。

  2, 在線沖孔時生產速度：2.5～5米/分鐘。

  3, 成型設備連續成型速度時：10～15米/分鐘。

  4, 板材料厚：1-2.5mm。

  5, 材質要求：低炭鋼、鍍鋅帶鋼卷。

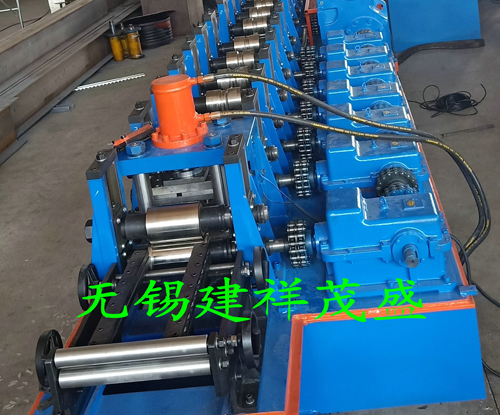

 6, 生產線分自動和手動兩種操作方式，可實現聯動和分段運轉作業。 設備主要組成 全套設備由開卷機、ML-900整平機、伺服送料裝置、JF21-200B沖床、沖模、導向機架、成型主機、定尺切斷、收料臺和電器控制等部件組成。

 我公司生產的設備有以下幾個優點：

  1.設備控制為PLC控制，在正常生產時設制多重安全保護。

  2.床身為鋼板焊接件。并作回火處理，消除內應力、避免機身的變形。

  3.成型機架為鑄鐵結構，并經回火處理。強性高，使用壽命長。

4.軋輥軸的材料為40Cr，并經調質處理，硬度為HB280。

5.成型模具的材料為GCr15, 淬火處理，硬度：HRC56-62℃。

  6.傳動結構為齒輪箱傳動。每一個成型機架都有一個齒輪箱，可保證設備超時間，高強度運行，并且使用壽命長。
