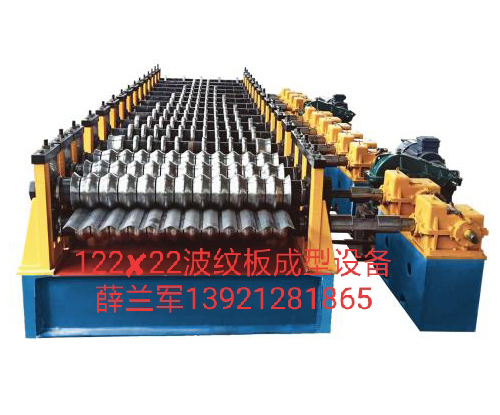

拼裝式涵洞波紋板成型機

成型工藝：

工藝流程；

單張成型-進料平臺-滾壓波紋成型－（自動輸送）伺服送料、沖孔－

（自動輸送）－半成品

3、技術要求：

3.1設備生產條件：

3.1.1設備占地面積：40×5.0×8（長×寬×高）米。

3.1.2設備進料方向：左進料。

3.1.3電壓參數380，50Hz，3相。

3.1.4液壓油：46#液壓油。

3.1.4齒輪油：18#雙曲線齒輪油。

3.1.6電機總?cè)萘浚杭s180kw。

3.2設備主要技術參數

3.2.1 加工帶鋼寬度：1550 mm

3.2.2 設備加工的板材厚度：2.0-8mm

3.2.3 低碳鋼，冷軋板、鍍鋅板等；

3.2.4工件長度：2500~10000 mm

3.2.5工件長度定尺精度：

寬度公差為±3.0 mm

所有孔距公差為±1mm

型材的總長度公差為±2mm

波距公差為±0.5mm；朂遠兩個波峰的公差為：±2.0mm

成型工件的波深精度：±1 mm

3.2.6設備的生產速度：

每張板材加工的時間=板材上孔的數量X1.2秒+20秒

4.軋制產品范圍

4.1 本沖壓成型機組一次性完成型材的成型、沖孔工藝。

4.2 產品：波紋板

產品一， 成型前板寬為1550mm

波距為200mm；波深為55mm；R53mm

產品二，成型前板寬為1550mm

波距為100mm；波深為20mm；R17mm
